Compre com desconto o metal de cálcio de alta pureza fabricado na China. Harvest Enterprise é um fabricante e fornecedor de Cálcio Metal de Alta Pureza na China.Calcium Metal, o principal objetivo do cálcio metálico é processar em partículas de cálcio metálico e, em seguida, fazer fio de ferro de cálcio ou fio de cálcio puro, que é finalmente usado no refino de ferro e aço. Sua função é dessulfurar e desoxidar e aumentar a fluidez do aço fundido e promover o rápido aumento de inclusões no aço fundido, geralmente usado para a produção de aço de alta qualidade. O cálcio metálico é usado como agente desidratante na produção de álcool sem água e usado como dessulfurante na indústria do petróleo, usado para desoxidar ou dessulfurizar na indústria metalúrgica. No entanto, os compostos de cálcio têm aplicações extremamente amplas, especialmente na indústria da construção.
Compre com desconto amostra grátis de metal de cálcio de alta pureza fabricada na China. Harvest Enterprise é um fabricante e fornecedor de Metal de Cálcio de Alta Pureza na China.
Parte Um: Como Fazer
1. Calcinação de mármore (CaCO3), comumente conhecido como branco calcinado, em cal virgem (CaO);
2. Misture rapidamente cal virgem (CaO) com pó de alumínio (AL) e use a máquina de prensa de bolas para fazer bolas planas com cerca de 4 cm de comprimento;
3. Coloque a bola plana no tanque de redução com uma temperatura alta de 1200 graus e depois evacue o tanque de redução;
4. O pó de alumínio e a cal virgem sofreram reação de deslocamento sob condições de vácuo e alta temperatura para produzir vapor de alumina e cálcio metálico;

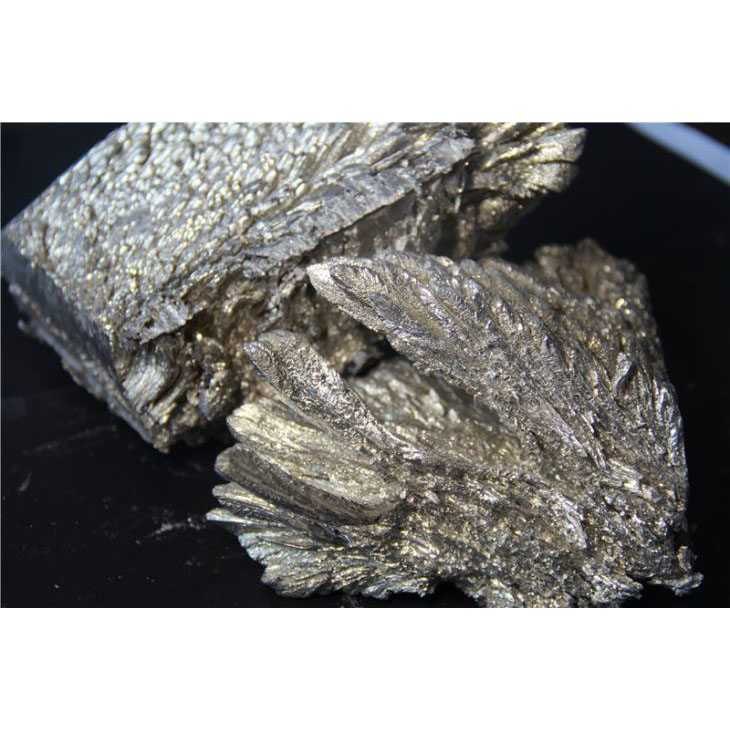

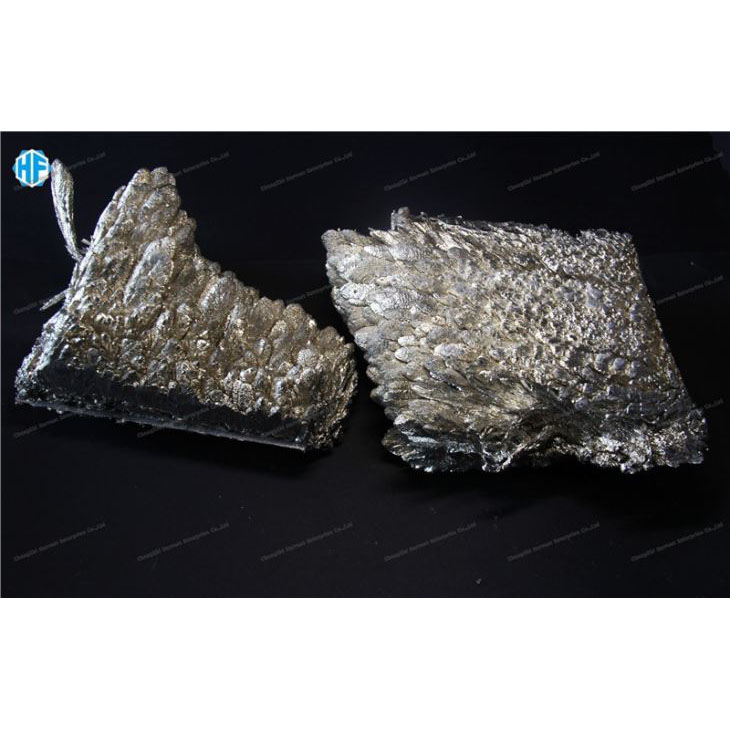

5. O vapor de cálcio metálico condensa na seção resfriada a água do tanque de redução para formar cristais de cálcio metálico;
6. Após o resfriamento, os cristais de cálcio metálico podem ser processados em produtos de cálcio metálico com as especificações exigidas, como partículas de cálcio metálico e pó de cálcio metálico.
Parte Dois: Como Conseguir
Geralmente, existem três métodos para obter o metal de cálcio de alta pureza. Método de redução, método eletrolítico e refino de cálcio

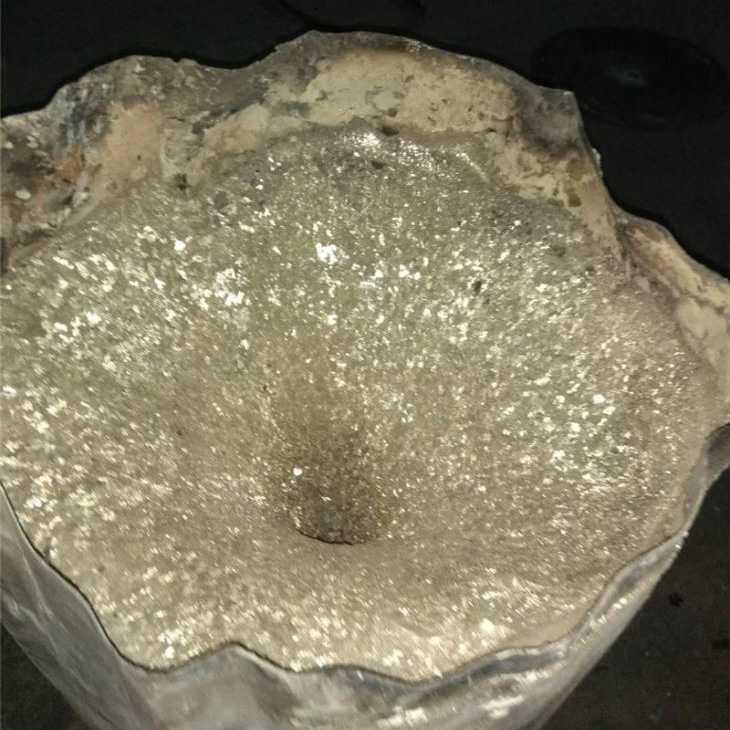

1. O método de redução é o principal método de produção de cálcio metálico. Geralmente, o calcário é usado como matéria-prima, calcinado em óxido de cálcio, e o pó de alumínio é usado como agente redutor. O óxido de cálcio triturado calcinado e o pó de alumínio (agente redutor) são misturados uniformemente em uma certa proporção, pressionados em um bloco e reagidos sob vácuo de 0,01 e temperatura de 1050-1200 °C para gerar vapor de cálcio e aluminato de cálcio (alumina). vapor de cálcio reduzido cristaliza a 750-400 ° C. O cálcio cristalizado é derretido sob a proteção de argônio para obter um lingote de cálcio denso. A taxa de recuperação do cálcio produzido pelo método de redução é geralmente de cerca de 60%.
2. O método anterior de eletrólise de cálcio é um método de contato. Nesse método, o consumo de matéria-prima é grande, a solubilidade do cálcio metálico no eletrólito é alta, a eficiência da corrente é baixa e a qualidade do produto é ruim (cerca de 1% de cloro), etc. método de contato é melhorado para a eletrólise do método de cátodo líquido.
3. Refinação de cálcio: O cálcio de alta pureza pode ser obtido após o cálcio industrial ser processado por destilação a alto vácuo. Geralmente, a temperatura de destilação é controlada em 780-820 ° C e o grau de vácuo é de 1 × 10-4. O tratamento de destilação é menos eficaz na purificação de cloreto em cálcio. Os compostos de nitrogênio podem ser adicionados abaixo da temperatura de destilação para formar sais duplos. Ao adicionar nitretos e purificar por destilação a vácuo, a soma dos elementos impuros cloro, manganês, cobre, ferro, silício, alumínio, níquel, etc. no cálcio pode ser reduzida para 1000-100 ppm, ou seja, 99,9% -99,99% de alta pureza cálcio metálico.
Parte Três: Dados Principais
|
Ca Min% |
% máximo de impurezas |
||||||
|
al |
Cu |
mg |
Fé |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Tipo Dois: Ca Min 99,5%
|
Ca Min% |
% máximo de impurezas |
||||||
|
al |
Cu |
mg |
Fé |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Tipo Três: Ca Min 99,85%
|
Ca Min% |
% máximo de impurezas |
||||||
|
al |
Cu |
mg |
Fé |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Tipo Quatro: Ca Min 99,95%
|
Ca Min% |
% máximo de impurezas |
||||||
|
al |
Cu |
mg |
Fé |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Parte Quatro: Forma

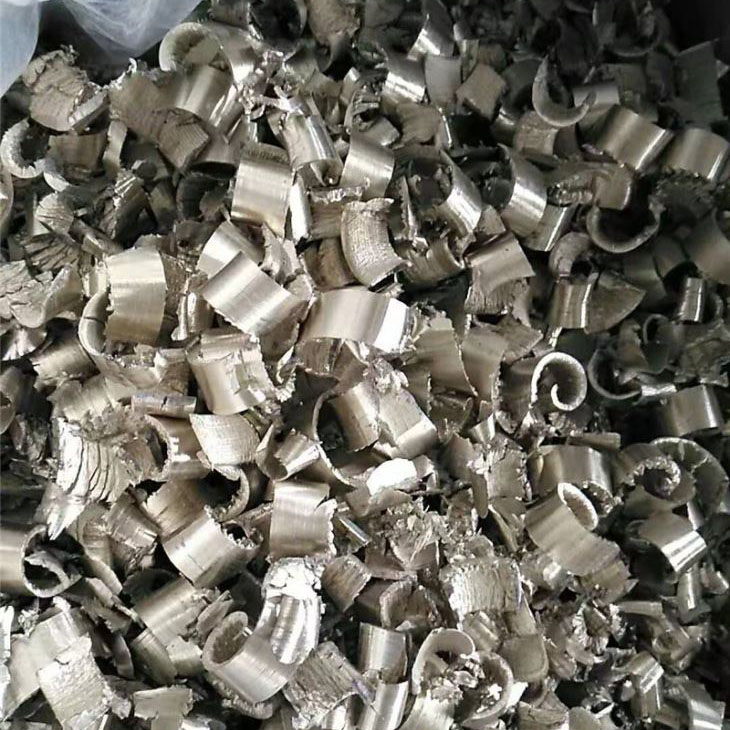

Torneamento: 80kg/ Tambores novos, 6,4MT/80 tambores/20âFCL; 12,8 MT/160 tambores/40âFCL

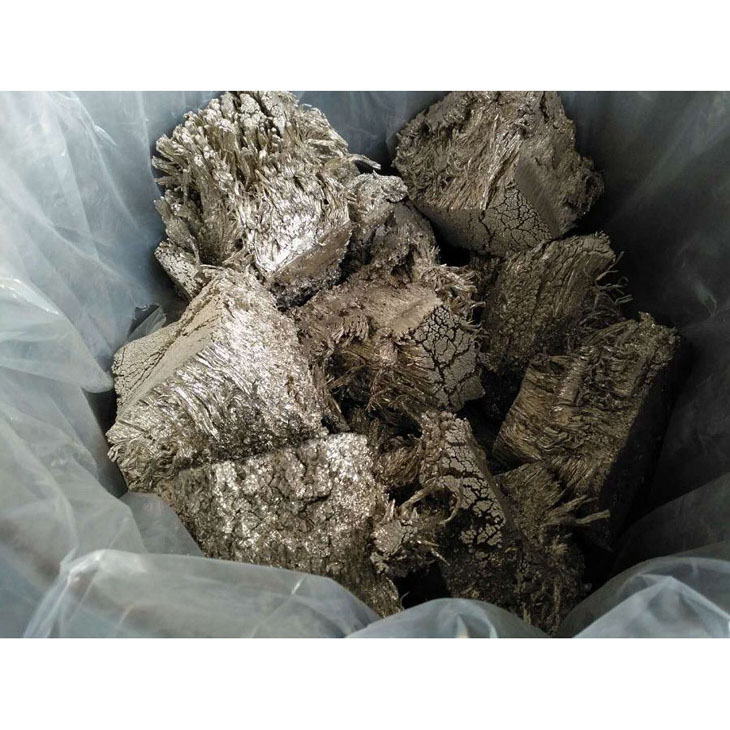

Lumps: 125kg/New Drums;10MT//80drums/20âFCL; 20MT/160drums/40âFCL

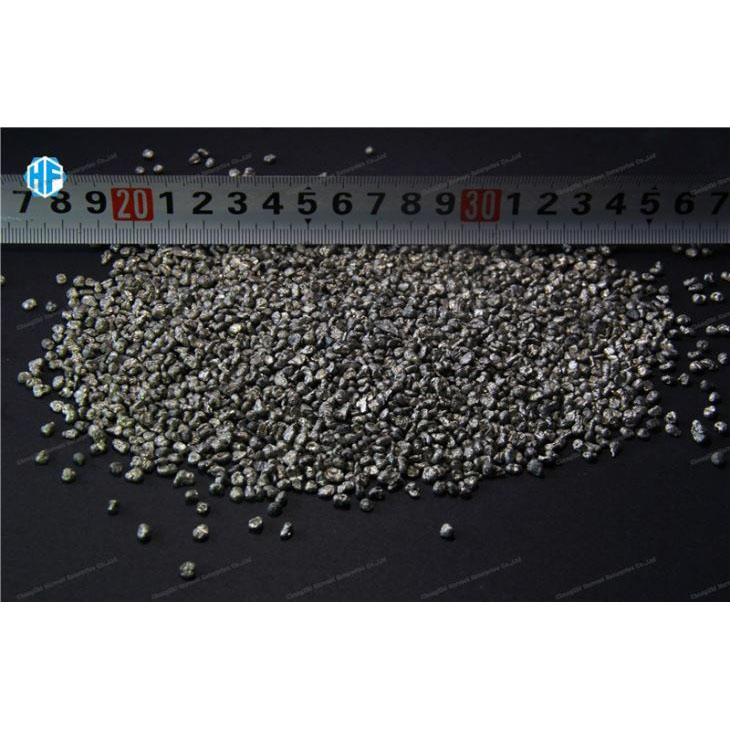

Grânulos: 175kg/Novos Tambores;14MT//80tambores/20âFCL; 28MT/160drums/40âFCL
(Atenção: Os tambores internos com duas camadas de filme plástico. Todos os tambores passaram no teste da ONU, tem carga de argônio)
